    定量裝車汽車衡

    產品名稱: 定量裝車汽車衡

    產品型號:

    定量控制系統由定量下料電氣控制柜、監控系統和定量下料上位機程序組成。
    產品介紹 技術參數 細節特點 視頻

    設計原理:

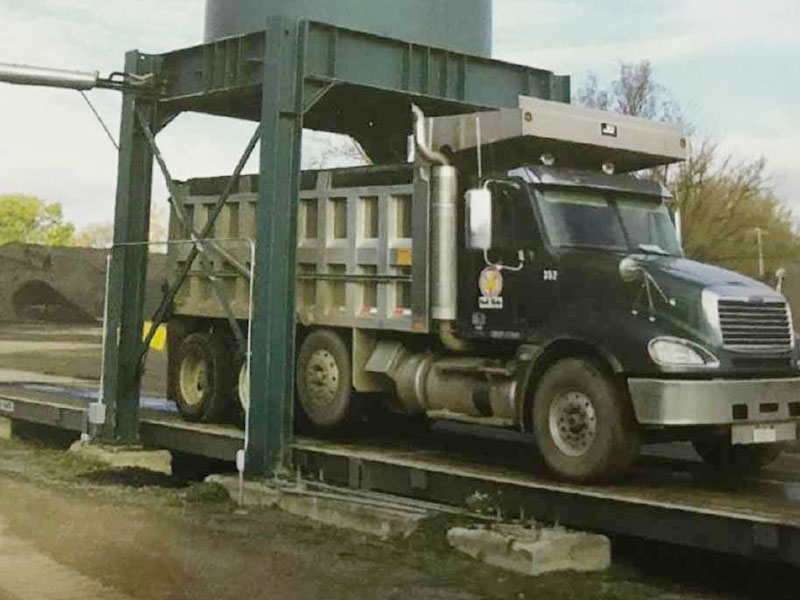

    司機根據LED指示牌提示,到達下料倉庫,刷卡確認放料倉庫(本系統在料庫庫底設裝車讀卡器)。刷卡成功后,散裝頭和下料設備才可以操作。

    ◆ 技術實現:

    1) 物流管理系統需有化驗室輸入號訂單與各庫對應關系的設置界面及批號界面。

    2) 料庫下料口的分配由系統中“裝車管理模塊”設置,并送智能物流系統。

    3) 支持設置一張卡的裝車次數。

    4) 支持料口裝車車輛限制(限定指定到指定下料口裝車)

            5)網絡形式,PCL通過網絡接口連入企業內部ERP系統,實時同步數據采集信息



    ◆ 流程說明:

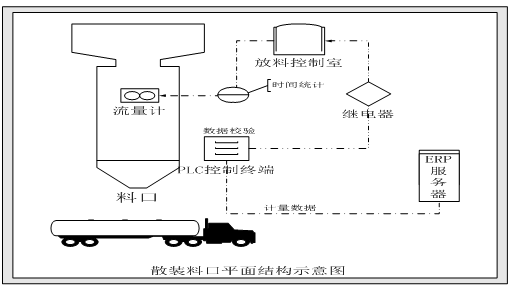

    1) 司機持IC卡至料口,插入到PLC控制終端,此時,終端會判斷IC卡信息(物料、品種、料口等)。

    2) 車牌識別系統校驗車輛的合法性,防止換牌或換車等舞弊行為。

    3) PLC數據校驗無誤后,通過網絡繼電器,低壓驅動高壓方式控制放料機柜電源,允許放料。

    4) 同時,PLC控制器會時時同步裝車信息至ERP服務器,數據交互。


    系統參數:

    攝像頭

    LED顯示器

    PLC控制箱

    紅綠燈

    IC卡

    定量控制系統軟件


    地磅參數:

    型號  SCS-10T-200T
    準確度 Ⅲ級
    最大稱量 50T
    最小稱量 40kg-400kg
    分度值 10kg
    超載系數 150%
    接口方式 Rs485
    信號傳輸距離 ≤1000m
    傳輸波特率 ≤19200bps
    信號電源 DC12V,不小于600mA
    產品執行標準 GB/7723-2008
    顯示 7位數碼管,7個狀態指示符
    傳輸方式 RS232/RS485
    交流輸入 AC110~220V 50~60HZ
    輔助電源 DC12V
    使用溫度 -20~60度
    儲運溫度 -40~70
    相對濕度 ≤85%RH 10
    防作弊 100%防作弊
    防雷 100%防雷
    厚度 標準10~14mm(可定制其他厚度)
    尺寸 標準寬度:3-3.5米 長: 12-18米m(可定制)
    材料 A3鋼材(上海寶鋼,韶鋼)
    密度 7.85g/cm3
    超載能力 150%F.S
    極限過載 200%F.S
    數字模塊有效分辨數A/D  100000碼
    數據刷新速率 50HZ
    通訊波特率 9600BPS
    精度  ±0.02%F.S
    適宜溫度 -30~70度
    零點輸出 ±0.1%F.S
    安全過載 150%F.S
    保護等級 IP68
    建議電壓 9~12VDC
    最大電壓 20VDC
    信號傳輸距離 1200m
    傳感器額定載荷 20,25,30,40
    額定輸出 20000 25000 30000 40000碼


    圖象即時抓拍系統

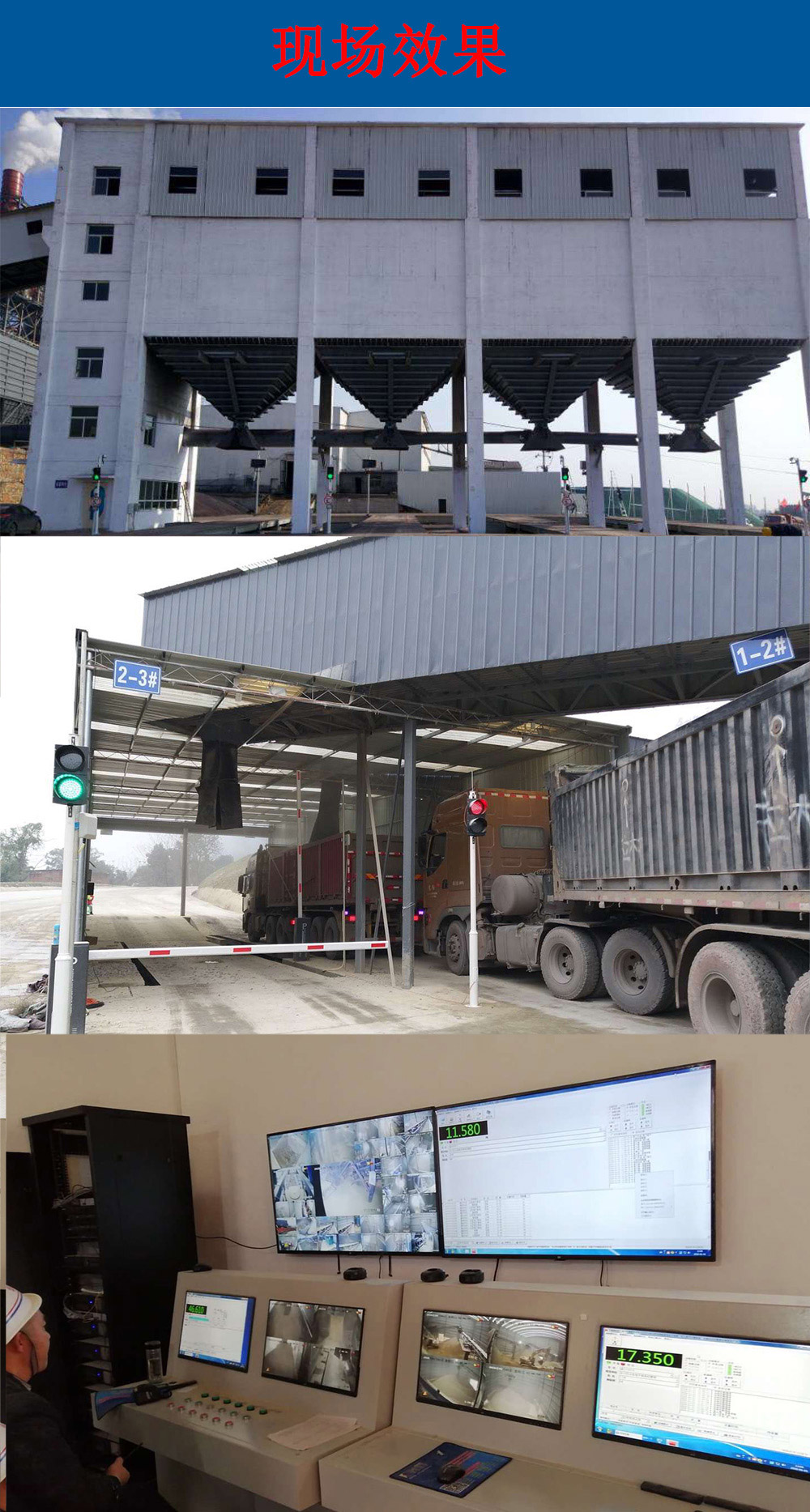

    系統配備兩個攝像頭,分別安裝在汽車衡兩端,攝像頭和系統軟件同步影象,操作人員或管理人員可以實時在電腦中看到攝像頭監控范圍內的車輛過衡情況,當車輛上衡穩定后,系統自動稱重、瞬間把前車牌、尾廂的兩組圖片和稱重記錄同時保存,日后調用記錄查詢的同時把當時稱重的圖片一并調用。

    方便管理人員對稱重車輛的審核和對稱重車輛的監督。主要為了防止稱重時車輛大車過毛,小車回皮,利用車輛的皮重差來作弊。企業辦公室管理人員通過局域網網絡可以實時查詢到地磅的過磅記錄以及對應的圖片。

     LED屏顯示

    方便司機遠距離觀察稱重結果,可作為稱重裝置的輔助顯示器;

    與計算機連接、作為智能系統的輔助同步示器;

    稱重儀表或計算機配置相應的通訊接口;

    動態掃描鎖存技術

    超高亮度LED模組,特制的光學濾波薄膜,視角范圍大;

    可以根據客戶要求顯示重量、車號、流向、貨物名稱等信息。

    紅綠指示燈

    裝置在磅體兩邊和頂部,起到對進出廠車輛進行交通指揮功能:

    標準:符合中華人民共和國GB14887-2003標準。

    透光設計:透光鏡片的外表面采用傾斜面設計,有效地改善了以往透光鏡片易積灰塵的缺陷。

    光源:光源采用進口芯片四元素超高亮度發光二極管(LED),此光源亮度強,比白熾燈亮度高3—4倍以上。使用壽命長,大于10萬小時。每個單燈耗電小于15瓦,可節能85%以上。

    異常情況處理

    1) 空車出廠處理

    特殊情況下空車需要出廠,需接受集控室指令,由相關人員將車輛信息還原至空車狀態,并把車輛狀態還原至過磅環節以通過,否則不允許出廠。

    2) 稱錯處理

    極其特殊情況下(表頭取數、地磅校磅等),車輛稱重錯誤,車輛下磅,由權限范圍內的指定人員將此次計量返回至上一狀態,完成后,車輛上磅,重新計量。

    3) 脫機錄入(手工模擬)

    系統指定用戶具有手工模擬功能,在無車輛情況下,根據發運計劃手工模擬車輛的皮重和毛重,生成計量單傳送數據服務器,并更新單據狀態為“模擬”。

    4) 非檢斤車輛過磅

    設定制作的IC卡的過磅標識,正常車輛標識為“計量”,特定條件(非檢斤車輛)下,IC卡設定標識為不計量。當次車輛駛入地磅感應區時,車牌識別系統地區車輛系統,地磅前后倒閘起,車輛通過。

    ?
